أسباب وحلول الضوضاء المفرطة في مضخات الدفع المغناطيسي

نقاط ألم الصناعة مضخة محرك مغناطيسي ضوضاء.

مضخات القيادة المغناطيسية تشتهر بتصميمها الخبيث وأداء تسرب الصفر ، ويتم الإشادة به على نطاق واسع في الصناعات الكيميائية والصيدلانية. ومع ذلك ، أبلغ بعض المستخدمين أن ضوضاء التشغيل لمضخات القيادة المغناطيسية تجاوزت 75 ديسيبل (أ) (راجع معيار GB/T 3215) ، والتي لا تزعج مكان العمل فحسب ، بل قد تشير أيضًا إلى مخاطر محتملة في المعدات.

تستخدم هذه المقالة أكثر من 20 عامًا من الخبرة الهندسية لتحليل مصادر ضوضاء مضخة القيادة المغناطيسية وتوفير حلول ممكنة.

1. التجويف

الأسباب الجذرية ：

-في هيكل الختم من مضخة محرك مغناطيسي، إذا كانت وسط خط الأنابيب في حالة مفرطة في التركيز (مثل احتواء الكثير من منتجات الغاز أو التجويف) ، فسيؤدي ذلك إلى زيادة الضغط الداخلي وإخماد السوائل ، مما يؤدي إلى ضوضاء التجويف والاهتزاز الواضحة أثناء تشغيل المضخة.

- ضغط مدخل غير كاف (هامش NPSH <3 أمتار

- تسبب درجة الحرارة المتوسطة ارتفاع ضغط التبخير

أعراض:

-ضوضاء "طقطقة" عالية التردد تشبه الماء قبل الغليان

- تسارع الاهتزاز يتجاوز 4.5 مم/ثانية (ISO 10816-3)

حل:

- افتح منفذ العادم مضخة محرك مغناطيسي الجسم أو التفريغ غاز العادم داخل النظام لتقليل حالة تراكم الغاز.

- اضبط تركيز وسط النقل وفقًا لمعدل التدفق المتوسط أثناء الاستخدام لتجنب حالة سميكة للغاية.

- تحسين ظروف الشفط: قم بزيادة قطر أنبوب المدخل (سرعة التدفق ≤ 1.5m/s) ، قم بتثبيت محفز (زيادة هامش NPSH بنسبة 30 ٪)

2. فشل التآكل والتزييت

تحليل العقل:

- بسبب اللحظة الكبيرة من الجمود الناتجة أثناء تشغيل مضخة محرك مغناطيسي، إذا لم يتم استبداله أو ضبطه في الوقت المناسب ، فإن جودة الصوت أثناء تشغيل المضخة ستكون غير مستقرة ، مما يؤدي إلى مشاكل الاهتزاز والضوضاء.

خصائص الأداء:

- ضوضاء تحمل طبيعية: <68 ديسيبل (مرجح) ، ضوضاء بعد التآكل: 75-85 ديسيبل ، مصحوبة بضوضاء الاحتكاك المعدني غير الطبيعي

حل:

- تحقق بانتظام ، إذا تم العثور على تآكل شديد ، استبدله في الوقت المناسب

- قم بترقية نظام تحمل وتزييت ، وتوصي بتكوين كربيد السيليكون (SIC) أو نيتريد السيليكون (SI3N4) ، ومواد التشحيم perfluoropolyether (PFPE) شحوم عالية درجة الحرارة ، والحياة أطول حوالي 4 مرات من الشحوم العادية القائمة على الليثيوم.

3. الجسيمات الصلبة وقضايا اللزوجة

عتبات التلوث

- 5 ٪ محتوى الرمل → +8 ديسيبل ضوضاء

- اللزوجة> 50 CP → +6 DB ضوضاء

حل:

- قم بعمل ترشيح جيد وخطط المعالجة المتوسطة لمنع حدوث مثل هذه المشكلات

- استخدم مرشح Y-type (حجم شبكة ≥ 40 شبكة)

- أضف لزوجة اللزوجة على الإنترنت لتحقيق وظيفة الإنذار في الوقت الفعلي

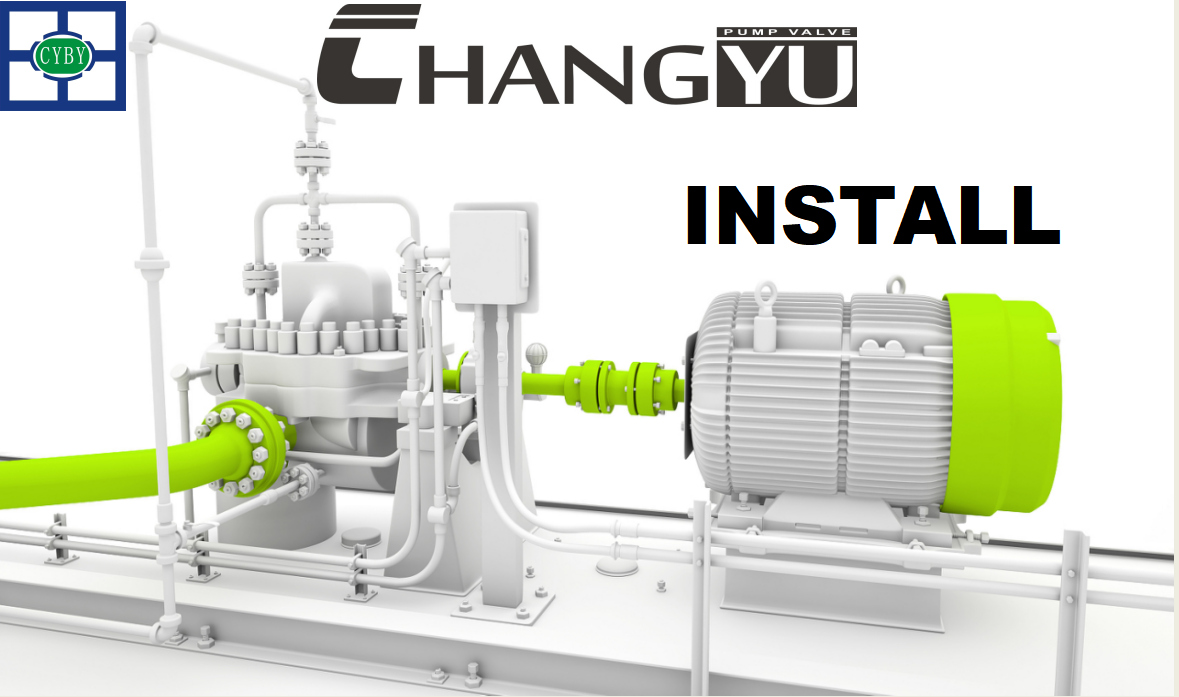

4. التثبيت غير لائق

تحليل السبب:

-هناك بعض المشكلات في طريقة التثبيت وموضع التثبيت لمضخة القيادة المغناطيسية ، مما يؤدي إلى مشاكل ضوضاء طفيفة أخرى

خصائص الأداء:

- عندما تكون صلابة الأساس غير كافية ، يمكن تضخيم سعة الاهتزاز 3-5 مرات

الحلول:

- تثبيت منصات امتصاص الصدمات المطاطية (معدل نقل الاهتزاز ≤ 10 ٪)

- سمك الأساس الخرساني في موقع التثبيت هو 3 أضعاف وزن الجهاز

- تثبيت عزل اهتزاز المطاط (التردد الطبيعي < 5Hz))

5. خسائر تيار الدوامة المغناطيسية

تحليل السبب:

- إدي خسارة الحالية في مضخات القيادة المغناطيسية يشير إلى فقدان الطاقة والضوضاء الناتجة عن التيار المستحث في السائل بسبب عمل المجال المغناطيسي المتناوب. تحدث هذه الظاهرة بشكل أساسي عندما تتغير شفرات السوائل عند مدخل المكره ، مما يشكل التيارات الدوامة ، مما تسبب في أن تنتج الشفرات هديرًا أو ضوضاء أثناء التشغيل.

خصائص الأداء:

- تصنع الشفرات صوتًا هائلاً عند تدويرها

حل:

- تحسين مادة مضخة محرك مغناطيسي غلاف العزل ، استخدم مواد عالية المقاومة مثل Hastelloy C276 لتقليل تأثير التباطؤ

- مغناطيس NDFEB مغناطيسي في الأقسام (تقليل فقدان تيار الدوامة)

- اضبط فجوة المقرنة المغناطيسية (القيمة القياسية: 1.5-2.0mm)

يوصى أيضًا باستخدام حل إنترنت الأشياء للمراقبة الذكية والإنذار المبكر ، وتثبيت أجهزة استشعار الاهتزاز وأجهزة استشعار درجة الحرارة (مثل إخراج 4-20mA) لمضخات القيادة المغناطيسية ، واستخدام منصة مراقبة السحابة لتحقيق التجميع في الوقت الفعلي ونقل البيانات والتحذير المبكر لمعلومات حالة المعدات ، وخاصة التذكيرات العادية من خلال الرسائل القصيرة والطرق الأخرى. بالإضافة إلى ذلك ، من الممكن التفكير في إدخال تكنولوجيا الكشف عن التحقيق أو غيرها من معدات قياس عدم الاتصال لزيادة تحسين دقة وموثوقية مراقبة صحة المعدات.

من خلال تدابير الصيانة والإدارة الثابتة المنهجية ، حدوث ظروف غير طبيعية في مضخة محرك مغناطيسي يمكن تقليل المعدات بشكل فعال ، مما يقلل من تأثير مشاكل الضوضاء على تشغيل المعدات وتوفير تدابير وقائية للفشل المحتملة.
